引用本文: 樊忠平,陈小刚,张望,王卫. 2023. 陕西省山阳县刘家峡金矿床构造控矿特征及综合找矿模型[J]. 矿产勘查,14(8):1367-1378.

Citation: Fan Zhongping,Chen Xiaogang,Zhang Wang,Wang Wei. 2023. Integrated ore prospecting model and ore-controlling structure charaters of gold deposits in Liujiaxia of Shanyang County, Shaanxi Province[J]. Mineral Exploration,14(8):1367-1378.

作者简介:

樊忠平,男,1977年生,高级工程师,主要从事找矿勘查及研究工作;E-mail:603983812@qq.com。

中图分类号:P618.51

文献标识码:A

文章编号:1674-7801(2023)08-1367-12

DOI:10.20008/j.kckc.202308004

参考文献
Bajwah Z, Seccombe P K, Offler R. 1987. Trace element distribution Co: Ni ratios and genesis of the Big Cadia iron-copper deposit, New South Wales, Australia[J]. Mineral Deposita, 22: 292-300.
参考文献
Brill B A. 1989. Trace element contents and partitioning of elements in ore minerals from the CSA Cu-Pb-Zn deposit, Australia[J]. Canadian Mineralogist, 27(7): 263-274.
参考文献
Hoefs J. 1980. Stable Isotope Geochemistry [M]. Herdelberg: Springer-Verlag.
参考文献
Ni P, Wang G G, Cai Y T, Zhu X T, Yuan H X, Huang B, Ding J Y, Chen H. 2017. Genesis of the Late Jurassic Shizitou Mo deposit, South China: Evidences from fluid inclusion, H-O isotope and Re-Os geochronology[J]. Ore Geology Reviews, 81: 871-883.
参考文献
樊忠平, 任涛, 王瑞廷, 王涛, 尹颖 . 2011. 陕西省山阳县夏家店金 (钒)矿床成矿地质特征及找矿前景分析[J]. 矿产与地质, 25 (1): 41-46.
参考文献
方维萱, 王寿成, 贾润幸, 李天成, 王磊, 郭玉乾 . 2021. 大比例尺构造岩相学填图理论创新、技术研发与发展方向[J]. 矿产勘查, 12(7): 1488-1518.
参考文献
高菊生, 王瑞廷, 张复新, 齐亚林, 梁小勇. 2006. 南秦岭寒武系黑色岩系中夏家店金矿床地质地球化学特征[J]. 中国地质, 33 (6): 1371-1378.
参考文献
高菊生, 朱华平, 原连肖, 任涛, 李剑斌. 2007. 陕西山阳夏家店金矿床地质与流体地球化学[J]. 西北地质, 40(3): 68-74.
参考文献
胡西顺, 李建斌, 刘新伟, 汪超, 王向阳, 胡远平, 谷玉明. 2015. 山阳中村—商南湘河一带金矿成矿地质背景、矿床类型与找矿方向 [J]. 陕西地质, 33(2): 70-77.
参考文献
胡远平, 宋清理, 姚学军. 2014 . 山阳县苏岭沟金矿控矿因素及找矿潜力分析[J]. 科学时代, (3): 1-5.
参考文献
李声浩, 朱赖民, 丁乐乐, 熊潇, 刘凯. 2019. 南秦岭夏家店金矿床赋矿黑色岩系元素地球化学及其成矿意义[J]. 地学前缘, 26 (5): 2597-2614.
参考文献
刘凯, 王瑞廷, 樊忠平, 任涛, 李剑斌, 赵亮, 赵晓龙, 肖鹏辉 . 2019. 秦岭造山带柞水—山阳矿集区夏家店金矿床成矿时代及其地质意义[J]. 矿床地质, 38(6): 1278-1296.
参考文献
刘凯, 赵亮, 任涛, 王瑞廷, 让昊, 成欢, 丁坤, 王超 . 2020. 南秦岭柞水—山阳矿集区成矿特征及找矿方向[J]. 矿产勘查, 11(5): 849-857.
参考文献
任涛, 樊忠平, 原莲肖, 蒋蕊 . 2007. 南秦岭东段早寒武世黑色岩系金钒成矿特征与找矿方向——以夏家店矿床为例[J]. 西北地质, 40(2): 85-94.
参考文献
王超, 刘凯, 樊忠平, 任涛, 徐启斌, 郑忠林. 2020. 南秦岭山阳矿集区刘家峡金矿床地质特征及找矿前景[J]. 矿产勘查, 11(7): 1334-1343.
参考文献
王瑞廷, 冀月飞, 成欢, 刘凯, 张启, 李弦, 任涛. 2021. 南秦岭柞水— 山阳矿集区金铜矿床成矿规律与找矿方向[J]. 现代地质, 35 (6): 1487-1503.
参考文献
王瑞廷, 李剑斌, 代军治, 任涛, 丁坤, 邵乐奇 . 2015. 陕西山阳—柞水矿集区综合找矿方法和典型矿床找矿模型[C]//2015年中国地球科学联合学术年会. 中国地球物理学会;中国地质学会.
参考文献
王社全, 徐建昌, 孙保花, 薛志强, 田海涛, 王红军, 张苏坤, 王鹏飞, 黄昊. 2022. 幔枝构造对小秦岭金矿成矿作用的控制[J]. 矿产勘查, 13(6): 721-726.
参考文献
严育通, 李胜荣, 贾宝剑, 张娜, 闫丽娜. 2012. 中国不同成因类型金矿床的黄铁矿成分标型特征及统计分析[J]. 地学前缘, 19 (4): 214-226.
参考文献
郑忠林, 刘凯, 王鹏, 樊忠平, 任涛, 王超 . 2019. 南秦岭池沟斑岩型铜矿岩浆活动与成矿关系探讨[J]. 矿产勘查, 10(5): 1098- 1104.
参考文献
朱华平, 任涛, 李建斌, 张德全 . 2004. 陕西山阳县夏家店金矿床地质特征、控矿因素与金的富集规律[J]. 地质通报, 23(7): 695-701.
目录contents

    摘要

    山阳县刘家峡金矿床矿体受北东—南西走向断裂构造控制,断裂构造呈等间距平行排列,在以北东向为主的断裂构造与早期近东西向节理密集带发育交汇部位富集成矿,节理发育程度越强,金矿化蚀变越强,金品位越高。矿体沿走向和倾向均呈透镜状产出,具有雁列展布、尖灭再现的特征。矿床硫同位素组成与花岗岩的硫同位素组成基本一致,反映刘家峡金矿的硫来自深源岩浆流体;Sm-Nd 同位素年龄为 (140. 3±3. 3)Ma,矿床成矿时代厘定为早白垩世,其成因类型为“浅成低温热液型”。根据矿床找矿标志及产出特征建立了矿床综合找矿模型,通过对矿床外围及深部地质特征的分析,类比已知矿带成矿控矿条件认为矿床外围及深部仍具有较大的找矿潜力,今后工作中需要重点关注。

    Abstract

    The orebody of Liujiaxia gold deposit in Shanyang County is controlled by the NE-SW trending fault structure, the fault structure is arranged in parallel with equal spacing, and the ore-forming area is enriched in the intersection of the east-trending fault structure in the north and the early near east-west joint dense zone. The stronger the degree of joint development, the stronger the gold mineralization alteration and the higher the gold grade. The orebodies are produced in lenticular shape along the strike and dip, with the characteristics of en echelon distribution and pinch-out recurrence. The sulfur isotopic composition of the deposit is basically consistent with that of the granite, which indicates that the sulfur of the Liujiaxia gold deposit comes from deep magmatic fluid. The Sm-Nd isotope age is (140. 3±3. 3) Ma, the metallogenic age of the deposit is determined to be the Early Cretaceous, and the genetic type is "epigenic cryohydrothermal type". The comprehensive prospecting model of the deposit is established according to the prospecting signs and production characteristics of the deposit. Through the analysis of the geological characteristics of the outer and deep parts of the deposit, it is concluded that the outer and deep parts of the deposit still have great prospecting potential, which needs to be paid more attention in the future.

  • 0 引言

  • 陕西省柞水—山阳矿集区位于陕西省商洛市东南部,是陕西省的重要金、钒、铁、银、铜矿产地之一。前人在矿集区开展了大量的区域地质调查、物探、化探及找矿勘查工作,取得了丰富的基础地质资料和良好的勘查成果,发现了大西沟铁矿床、银硐子银铅矿床、穆家庄铜矿床、黑沟铁矿床、桐木沟锌矿床等大中型矿床。近年来随着勘查工作的不断深入,金矿床勘查取得了丰硕的找矿成果,先后发现了夏家店金矿床、龙头沟金矿床、王家坪金矿床、五色沟金矿床及众多金矿床,累计探明金资源储量60余吨(刘凯等,2019),金的勘查、开发利用成为柞水—山阳矿集区的优势矿种及地方经济发展的支柱性矿产。伴随着勘查工作的开展,相关地勘单位与科研院所、高校等单位合作开展了研究工作,划分了矿床类型,阐明了成矿作用方式、过程与机制,总结了成矿规律,开展了找矿预测研究(朱华平等,2004高菊生等,2006任涛等,2007樊忠平等,2011李声浩等,2019刘凯等,2020方维萱等, 2021王瑞廷等,2021王社全等,2022)。

  • 陕西省山阳县刘家峡金矿床位于山阳县东南约30 km处,夏家店金矿床东南约1 km处,是夏家店金矿床东南延伸。其地理坐标为东经110°04′27″~110°06′42″,北纬 33°23′45″~33°24′45″。刘家峡金矿床经过近 6年的勘查,发现并控制了 5个金矿体,提交金金属资源量约5 t,规模达中型。矿床产于泥盆系西岔河组北东向断裂构造带中,是柞水—山阳矿集区产于泥盆系西岔河组砾岩建造中的第一例金矿床。

  • 笔者在夏家店地区工作多年,对夏家店金矿床成矿地质背景、控矿赋矿规律有较深入的研究,在总结本区控矿赋矿规律的基础上结合地球化学异常标志发现了刘家峡金矿床,并对其开展了系统的勘查工作。笔者在以往工作的基础上,对刘家峡金矿床开展了矿石同位素、年龄、流体包裹体、稀土元素测试,总结了矿床成矿地质背景、成矿地质特征、成矿规律与矿床成因,建立了综合找矿模型,并预测了本区今后重点找矿方向。

  • 1 区域地质背景

  • 研究区大地构造位置属秦岭褶皱带东段南秦岭印支褶皱带凤县—镇安褶皱束之山阳—凤镇断裂和板岩镇—耀岭河断裂南侧。长期活动的断裂对沉积环境和后期改造起着重要的制约作用(樊忠平等,2011)。

  • 区域地层属镇安—旬阳地层小区,出露下震旦统耀岭河群变质海相火山岩建造,上震旦统镁质碳酸盐岩夹泥质岩建造,下古生界寒武系炭硅质岩、镁碳酸盐岩建造,奥陶系镁质碳酸盐岩、泥质岩、硅质岩建造,志留系碎屑岩、碳酸盐岩建造,上古生界碎屑岩、泥质岩夹碳酸盐岩建造和石炭系碎屑岩、碳酸盐岩建造(图1,胡西顺等,2015)。

  • 区域构造线呈近东西向分布,由于陆内造山作用的活动极其广泛,本区构造极为发育。山阳—凤镇大断裂、板岩镇—耀岭河断裂和北沟寺—土地岭 —五色沟背斜、烟家沟—耀岭河复式倒转背斜等构成本区基本构造格架。

  • 区域岩浆活动在板岩镇—耀岭河大断裂以北活动较强,侵入岩主要为酸性岩,次为中酸性、中基性。山阳—凤镇大断裂两侧钠长岩(角砾岩)发育。板岩镇—耀岭河大断裂南部岩浆活动相对较微弱 (郑忠林等,2019王超等,2020)。

  • 区域矿产丰富,已发现的主要有金、钒、铁、铜、钨、重晶石等,已知的矿床和矿点主要沿山阳—凤镇断裂和镇安—板岩断裂及其次级断裂分布(王超等,2020)。

  • 图1 山阳县刘家峡金矿床区域构造纲要图

  • 1-白云-柞水小区华力西褶皱带;2-凤阳-旬阳小区印支褶皱带;3-泥盆系;4-志留系;5-奥陶系;6-寒武系;7-下震旦统;8-上震旦统;9-不整合界线;10-断裂及编号;11-正断层及产状;12-逆断层及产状;13-倒转背斜 14-倒转向斜

  • 2 研究区地质特征

  • 2.1 地层

  • 研究区出露地层主要为上古生界泥盆系,少量下古生界志留系和奥陶系(图2)。

  • 下奥陶统水田河组(O1s)、吊床沟组(O1d)、两岔口组(O1l)小面积出露于研究区东部和东南部,为一套浅海—潮坪相镁质碳酸盐岩-泥质岩夹碳酸盐岩沉积。志留系(S)分布于研究区的南部,地层未分组,仅将其分为 4 个岩性段,研究区出露下志留统 (S1)第三岩性段(S13)和第四岩性段(S14),地层倒转倾向北,平行不整合接触下伏于北部的泥盆系地层,局部为断层接触。泥盆系(D)为研究区主要出露的地层,有西岔河组(D1x)、公馆组(D1g)、龙家河组(D1l)、大枫沟组(D2d)及石家沟组(D2s),其中西岔河组地层是主要赋矿地层。泥盆系地层岩性主要为(粗)碎屑岩和碳酸盐岩夹泥质岩建造,并且具有海陆交互沉积的特点。泥盆系与志留系在研究区东部呈平行不整合接触,西部呈断层接触;上覆于东部奥陶系之上,呈角度不整合接触。区内含矿断裂构造带均发育于泥盆系中,同时沿走向和倾向延伸均较大,切穿下纪的奥陶纪地层。

  • 2.2 构造

  • 研究区褶皱、断裂构造发育,尤其是断裂构造十分发育(图2)。研究区北东角为阴坡沟—柳树沟向斜构造,出露于马鞍陀之阴坡沟至柳树沟一带,褶皱轴总体呈北西西向展布,长约1100 m,宽500~800 m;枢纽走向 300°~310°,东部翘起,西部被 F2 1 断层破坏。由于受 F3断层切割影响,褶皱两翼不对称且地层出露不全,与前泥盆系在马鞍驼—柳树沟一带呈角度不整合接触。研究区断裂按其展布方向可分为3组:近东西向、北北东—北东向、北西向。北北东向断裂为本区的控矿、赋矿断裂构造,主要有 F4、F6等,展布于刘家峡阴坡三条沟—柳树沟一带,多以 20°~45°方位平行产出,断裂总体倾向北西,倾角 40°~85°,断裂带宽 3~45 m,由构造角砾岩、糜棱岩、断层泥等组成。

  • (1)F4断裂。该断裂为夏家店金矿床 F4断裂的西南延伸,位于柳树沟西坡一带,为多条近平行的断裂构造组成的断裂束。走向南西—北东,倾向 278°~315°,倾角70°~86°。该构造带变形复杂,整体为韧脆性左行走滑断裂带,主要由角砾岩、角砾状白云岩、碳酸盐岩及断层泥组成,褐铁矿化、硅化蚀变发育。主断裂旁侧次级平行断裂构造发育,断裂上下盘围岩破碎强烈。断裂带内有较强的金矿化,金品位 0.38×10-6~2.95×10-6。该断裂控制着 K4构造蚀变带(王超等,2020)。

  • 图2 山阳县刘家峡金矿床交通位置图(a)与矿区地质略图(b)

  • 1—上泥盆统星红铺组千枚岩、灰岩;2—中泥盆统大枫沟组千枚岩;3—中泥盆统石家沟—大枫沟组砂砾岩、绢云母粉砂质板岩;4—中泥盆统薄层灰岩夹薄层泥质灰岩;5—下泥盆统公馆组—龙家河组灰岩、千枚岩、灰质白云岩;6—下泥盆统西岔河组砂砾岩、复成分燧石砾岩;7—下志留统绢云母板岩;8—下奥陶统吊床沟组千枚岩泥灰岩互层;9—下奥陶统水田河组砾屑白云岩;10—上寒武统蜈蚣垭组微晶白云岩;11—中寒武统岳家坪组灰质白云岩;12—下寒武统水沟口组硅质岩、炭质板岩、灰岩、白云岩;13—上震旦统灯影组藻凝块白云岩;14—上震旦统陡山沱组大理岩、微晶白云岩、砾岩;15—下震旦统耀岭河群绿片岩;16—地层界线;17—不整合线;18—断层及编号;19—金矿化体;20—金矿体; 21—隐伏矿体;22—金矿体编号;23—矿床位置;24—研究区范围

  • (2)F6断裂。为研究区主要断裂之一,呈北东— 南西走向展布于柳树凹东南的小东沟—神洞沟一带。断裂向北交于北西向 F3断裂上,向南切穿泥盆系与奥陶系不整合界线。断裂破碎带长约 700 m,宽数米至数十米,断裂走向北东,倾向 275°~310°,倾角60°~73°。带内主要由角砾岩、断层泥、石英砂岩角砾等组成。断裂上、下盘围岩为泥盆系西岔河组砾岩,上盘围岩较为破碎,局部发生较强的金矿化蚀变,下盘岩层总体较为完整。断裂带及其上、下盘围岩均发生较强的褐铁矿化及碳酸盐化蚀变。该断裂控制K6号含金矿化蚀变带,矿体部位发育多组近东西向节理,节理发育地段矿化蚀变增强,金品位升高。

  • 3 矿体特征

  • 刘家峡金矿床目前共圈定 5个矿体,其中 K4-1 和 K6-1号金矿体规模较大,控制程度较高,达到了详查程度,其它矿体规模较小,控制程度低。K4-1、 K6-1号矿体特征如下。

  • (1)K4-1号金矿体。位于研究区东部柳树沟西坡,赋存于下泥盆统西岔河组地层中,受 F4断裂带控制。地表控制长 120 m,厚 0.88~11.13 m;浅部工程控制长 60~205 m,厚 0.98~27.78 m;深部矿体长 160 m,厚 1. 06~11.72 m,倾向延深大于 340 m。单工程控制矿体厚0.98~27.78 m,矿体平均厚 8.49 m,厚度变化系数 Vm为 93.15%,厚度较稳定。矿体呈豆荚状透镜体产出,有分支复合特征。矿体走向北东—南西,倾向北西,局部较陡,产状 278°~315°∠76°~85°,平均产状295°∠78°(图3)。

  • 矿体主要含矿围岩为片理化复成分砾岩,砾石成分主要为白云岩和石英岩,以及过渡类型白云质石英岩、含白云石英岩、硅质白云岩。基质主要为变石英粉砂、石英细砂及绢云母-白云母、高岭石。矿石片理化强度不一且与矿石品位有密切关系,片理化越强,品位越高,反之品位降低。片理化强烈地带形成构造蚀变岩。构造蚀变岩呈灰黑色、黄褐色、红褐色,块状、角砾状构造。黄铁矿化蚀变强烈,黄铁矿多为微细粒—细粒结构,团块状、胶状分布。

  • 矿体单样品位 1. 00×10-6~20.59×10-6,最高品位 20.59×10-6,单工程金品位 2.54×10-6~12.74× 10-6,平均品位 5. 08×10-6,品位变化系数 Vc 为 96.31%,有用组分分布较为均匀。成矿后断裂构造对矿体几乎无影响,未见脉岩错断矿体现象。矿体赋存于 K4号构造蚀变带中,与围岩无明显界线,需靠化学分析成果圈定。

  • (2)K6-1号金矿体。K6-1分布于 K6号矿化蚀变带L16~L11勘探线之间,矿体赋存于泥盆系西岔河组的断裂构造带中。矿体控制长度 40~250 m,控制最大垂深 310 m。矿体单工程厚度 0.41~15.95 m,平均厚度 2.9 m,厚度变化系数 123.6%,较稳定;矿体呈透镜状,分支复合现象明显,尤其是向北东方向,总体分为两支,一支赋存于断裂带的上部,一支赋存于断裂带的下部。矿体倾向 285°~305°,倾角 60°~74°,平均产状 294°∠65°。矿体主要由(含砾)石英砂岩、千枚岩(碎块)、岩石粉末、黏土质、石英团块、褐铁矿粉末等组成,褐铁矿化、硅化蚀变强烈;上下盘围岩均为泥盆系西岔河组(含砾)石英砂岩、含砾砂岩、细粒砂岩和白云石英片岩、绢云千枚岩。矿体单工程品位 0.81×10-6~6.86×10-6,平均品位 2.67×10-6,品位变化系数 152.5%,有用组份分布较均匀(胡远平等,2014)。

  • 4 构造控矿特征

  • (1)刘家峡金矿床主要的控矿断裂构造呈北东 —南西走向展布,近于等间距平行排列,间距 300~450 m(图2)。目前发现的含矿构造自西向东主要为FⅡ-7、FⅡ-8、FⅡ-2、F4、F6,构造蚀变带宽0.5~20 m,其中F4、F6由数条平行的断裂构造密集带组成,部分断裂构造带中发育方解石脉、构造角砾岩,为主要的含金蚀变岩。

  • 图3 刘家峡金矿K4-1金矿体7勘探线剖面图

  • (2)矿床 K4-1 主矿体即受北东向断裂构造控制,又受近东西向片理化带控制。在北东向两条主断裂构造之间,与近东西向片理化带交汇部位由于构造叠加,岩石片理化强烈,疏松孔隙发育,形成充足的赋矿空间,有利于成矿热液的渗透充填,形成高品位工业矿体。

  • (3)在矿体内部,富集、赋存部位沿近东西向片理化带、韧性剪切带分布。矿体的厚度、品位取决于北东向断裂的密集程度和近东西向韧性剪切带的强度、规模、大小;矿体在主断裂构造带两侧沿东西向韧性剪切带虽有延伸,但沿倾向和走向规模均较小,随着远离北东向断裂构造蚀变带,矿化蚀变随之减弱,矿体随之尖灭(图4)。

  • 图4 刘家峡金矿床K4-1金矿体1280中段(a)与1160中段(b)联合平面图

  • 1—下泥盆统西岔河组石英砂岩、粉砂质板岩、复成分砾岩(燧石)砾岩;2—构造蚀变角砾岩带;3—强片理化带;4—断裂构造及编号;5—工业金矿体及编号;6—低品位金矿体;7—坑道位置及编号;8—勘探线位置及编号

  • 5 矿床成因

  • 5.1 控矿因素

  • (1)断裂控矿

  • 由于陆内造山作用强烈而广泛,构造极为发育,逆冲推覆及剪切作用形成多个近东西向的大型褶皱构造和断裂构造带,构成本区的基本构造格架。次级北东向、北西西向构造发育,同时南北向基底构造带在浅部地层也有表现,这些断裂多具有多期活动特征(王瑞廷等,2015刘凯等,2019)。

  • 据各断裂的交切关系、构造性质及与矿化的关系判断,夏家店、苏岭沟、刘家峡金矿的主要导矿构造为近东西向的板岩镇—耀岭河断裂,其次级断裂为储矿构造。F4断裂是本区主要的储矿构造,夏家店 I 号金矿带和刘家峡 K4 号金矿带均赋存于 F4断裂构造(蚀变破碎)带内。此构造带构造变形复杂、多期,主要表现为韧脆性左行走滑剪切变形和脆性破裂变形等,形成韧脆性构造岩带。由于强烈的构造切割,与板岩镇—耀岭河高热流断裂带连通,深部热流体沿构造带向上运移,并形成构造成矿热液循环系统,为金的富集创造必要的动热条件(胡远平等,2014)。

  • (2)热液活动控矿

  • 热液活动决定了金矿成矿的强度,热液活动强、蚀变范围大、强度高则形成厚富的工业矿体,反之则为矿化或无矿化显示。在 F4断裂构造带中及其两侧可见到明显的构造热液蚀变现象,断裂面呈烧蚀的红褐色、黑褐色薄膜和团块,沿断裂及其两侧均有较强的金矿化蚀变,且范围较大,显示热液活动对金的富集运移起了一定的作用。

  • (3)岩性控矿

  • 刘家峡金矿床矿体、矿化点主要产在古生界地层中。K4-1号金矿体主要赋存、富集于西岔河组含砾砂岩、含砾粉砂质千枚岩、片理化砾岩和薄层石英砂岩中。另外,断裂构造带中卷入的岩石类型不同,其金品位明显有别。

  • 5.2 矿床成因

  • (1)硫同位素特征

  • 25件矿石黄铁矿样品硫同位素测试结果(表1、图5)显示,矿石中黄铁矿的 δ34S 变化范围为 0.50‰-10.47‰,平均值为5.99‰,极差9.97‰,标准差2.53‰,硫同位素组成与花岗岩的硫同位素组成基本一致,反映刘家峡金矿的硫来自深源岩浆流体。

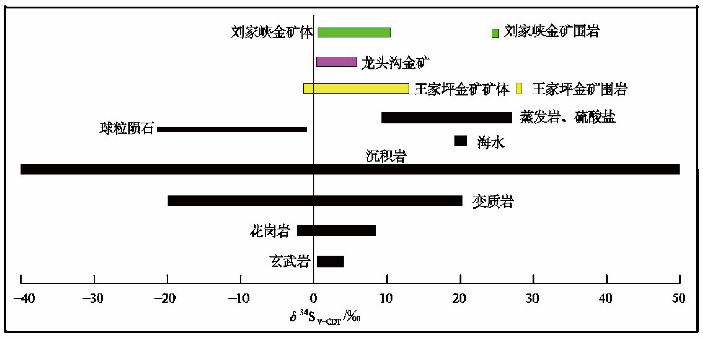

  • 图5 刘家峡金矿床矿体/围岩黄铁矿硫同位素分布图

  • (自然体系硫同位素据Hoefs,1980

  • 刘家峡金矿岩浆成矿作用的另一个证据是:黄铁矿的微量元素 Co-Ni 特征,刘家峡金矿黄铁矿电子探针测试成果及 Co/Ni 比值见表2 和图6,最小值为0.29,最大值为38.33,除去3个值小于1外,其余各值均大于1,表明刘家峡金矿是热液成因。

  • 图6 所示刘家峡金矿黄铁矿微量元素 Co-Ni-As质量百分比值主要落于岩浆热液区(A区)内;Co/ Ni比值也主要落在热液成因和火山成因黄铁矿区,反映了刘家峡金矿黄铁矿的主要成因是热液成因,部分落在火山成因区内,是由于热液上侵时淬取了基底层耀岭河群火山岩中的黄铁矿所致。

  • 表1 刘家峡金矿硫同位素组成分析结果

  • 注:测试单位为西北大学大陆动力学国家重点实验室(2019)。

  • 表2 刘家峡金矿床黄铁矿电子探针Co/Ni比值一览

  • 注:测试单位为中国地质调查局西安地质调查中心实验测试中心(2019)。

  • (2)成矿物质来源

  • 对刘家峡金矿床流体包裹体研究显示,成矿期均一温度在 50~270℃范围内变化,可见两个峰值,集中在 90~179℃和 190~250℃之间,为低温作用成矿,这与矿体中碳酸盐化的蚀变是一致的;成矿晚期均一温度相对较低,多为 60~70℃,表明成矿后期流体温度有所降低。主成矿期流体盐度(NaCl eqv)范围为 0.88%~14.98%,平均值为 5.44%,为低盐度流体;密度范围为 0.749~0.988 g/cm3,平均值为 0.903 g/cm3;压力范围为 3.294~23.866 MPa,平均值为 13.815 MPa;成矿深度为 0.871~1.864 km,平均深度1.381 km。流体包裹体显示刘家峡金矿床成因为一浅成低温热液型金矿床(高菊生等, 2007刘凯等,2019)。

  • 图6 刘家峡金矿黄铁矿Co-Ni-As分布图(a,据严育通等,2012)与Co-Ni质量百分比图(b,底图据Bajwah et al.,1987Brill,1989

  • 氢-氧、碳-氧同位素研究(表3、图7)表明,刘家峡金矿床成矿流体是大气降水、热液水的多源混合,且热液水多为岩浆水,显示成矿热流体在向上迁移过程中,与围岩发生水/岩反应,同时温度降低,流体中的C可能为围岩地层的碳酸盐岩溶解作用而来(刘凯等,2019)。

  • 表3 刘家峡金矿床氢-氧同位素分析结果

  • 注:夏家店Ⅰ、Ⅱ号金矿带测试单位为宜昌市地质矿产研究所同位素化学开放研究实验室(2006);刘家峡K4-1金矿体测试单位为核工业北京地质研究院(2017)。

  • 稀土元素特征显示,刘家峡金矿矿石、围岩的配分曲线基本一致,反映矿体成矿物质来源与围岩地层有一定的关系,部分成矿物质可能源自围岩地层。西岔河组砾岩作为容矿岩层,热液流体在成矿作用过程中淬取围岩中有用成分。而不同样品的 (La/Yb)N相差较大,反映了金矿成矿作用过程中元素迁移较为复杂,稀土元素并没有完全继承围岩特征。矿石和围岩的δEu平均值介于地壳值(0.60)和上地幔值(0.79)之间,更接近上地幔值,表明成矿物质有部分来自于深源物质。

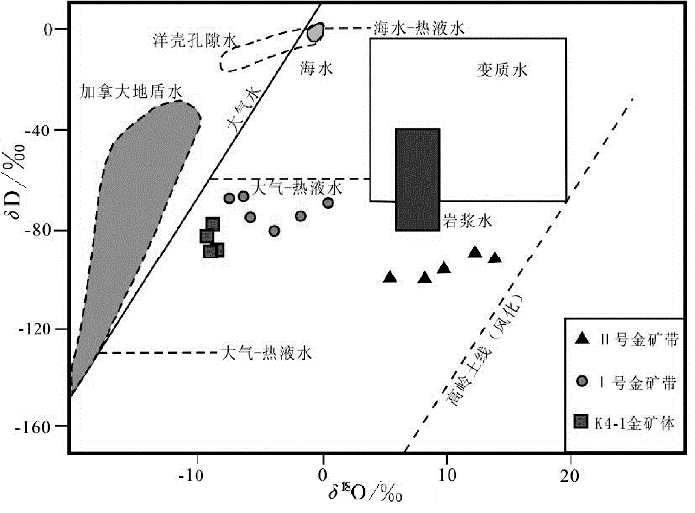

  • 图7 刘家峡金矿氢-氧同位素投图

  • (底图据Shepard,1986)

  • 综上所述,刘家峡金矿床矿化类型属于构造蚀变岩型,矿床类型为“浅成低温热液型”金矿床,成矿流体来源于燕山期构造-岩浆活动作用,流体在向上迁移的过程中提取混入部分围岩物质在浅部与地表水混合就位成矿。

  • 6 综合找矿模型及找矿方向

  • 6.1 综合找矿模型

  • 1)找矿标志

  • (1)化探异常标志:土壤地球化学异常可做为本区找金的一个重要标志。由于本区主矿体为半隐伏矿,因此土壤地球化学异常为面积较小的弱异常,地表查证工作发现了矿化线索,在中深部经过工程控制均见到规模较大的工业矿体。因此在其他地段弱小异常发育部位发现圈定的金矿(化)体应引起重视,开展系统的找矿勘查工作。

  • (2)构造标志:研究区北东—南西走向的断裂构造表现出多期次活动特征,是本区主要的储矿构造,局部地段发育大量的构造角砾岩,并发生强烈的硅化、碳酸盐化,呈红褐色,局部风化后呈粉末状,是找金的重要标志。北东走向的断裂构造带与早期近东西向的节理密集带交汇、叠加,增强了片育程度,有利于热液及矿质的储存富集,是找矿的最佳部位,在构造交汇部位多形成具有一定规模的工业金矿体。

  • (3)蚀变标志:断裂构造中强烈的硅化、褐铁矿化、铁碳酸盐化蚀变发育,特别是褐铁矿化、铁碳酸盐化蚀变,风化后多呈深红褐色的粉末状;同时由于构造的多次强烈活动,沿断裂构造发生较强的构造热蚀变,断裂面多形成红褐色、黑褐色的皮壳层或薄膜,极易识别,是研究区重要的找矿标志之一。

  • (4)地球物理标志:通过对区内不同矿段的构造蚀变带及矿体开展激电中梯测量,获得了其地球物理特征,刘家峡金矿床构造蚀变带为“中阻-弱高极化”特征,可作为本区地球物理找矿标志。

  • 2)找矿模型

  • (1)基本特征。刘家峡金矿床为一远成低温热液型金矿床,为晚侏罗世—早白垩世区内构造-岩浆活动过程中,含矿热液沿成矿构造运移,在成矿结构面中因降温、降压、流体混合等使络合物发生分解,沉淀形成矿床,沉淀机制以交代为主,其次还有充填和混合,矿床远离成矿地质体,断裂构造面是主要成矿结构面,常发育透镜状、板状矿体,矿体倾向延深大于走向延长,常见蚀变主要为硅化、方解石化、绢云母化、高岭土化、碳酸盐化等。

  • (2)成矿作用中心。根据中低温岩浆热液型金矿床成矿作用中心的划分,刘家峡金矿床目前处于最上部具低温蚀变为主的矿化蚀变带,未见与成矿相关的岩脉或岩体。由于刘家峡金矿床矿体为厚层状、透镜状构造破碎蚀变岩型矿体,因此该矿床成矿物质沉淀机制为混合交代作用。

  • (3)矿床空间结构。中低温岩浆热液型金矿床矿体空间结构受控于区域构造带+侵入体外接触带+侧伏+物理化学界面组合。因此刘家峡金矿体赋存于受区域性板岩镇—耀岭河大断裂控制的 F4、 F6等断裂中,形成一系列产状陡倾的脉状、透镜状矿体,而在深部隐伏的震旦系—寒武系不整合面、岩性界面等附近会出现似层状矿体。

  • (4)成矿深度。根据刘家峡金矿床流体包裹体测温结果显示,矿床的成矿深度为 0.871~1.864 km,平均深度1.381 km,为浅成矿床。

  • 据此构建了刘家峡金矿床“三位一体”综合找矿模型(表4)及夏家店地区成矿模式图(图8)。

  • 图8 刘家峡地区金矿床成矿模式图

  • 1—上泥盆统星红铺组千枚岩、板岩、微晶灰岩;2—中泥盆统古道岭组灰岩、砂岩;3—下泥盆统公馆组生物灰岩、千枚岩、板岩;4—下泥盆统西岔河组复成分砾岩、灰质砂岩、粉砂质板岩;5—志留系石英砂岩、绢云母板岩;6—中奥陶统两岔口组板岩、灰岩、千枚岩;7—下奥陶统吊床沟组灰岩、千枚岩;8—下奥陶统水田河组灰岩、白云岩;9—中—上寒武统岳家坪—蜈蚣垭组厚层白云岩;10—下寒武统水沟口组硅质岩、(炭)硅质板岩、泥质板岩、泥灰岩;11—中震旦统灯影组(藻凝块)白云岩;12—中震旦统陡山陀组灰岩、大理岩、凝灰岩;13—燕山期侵入岩;14—实 (推)测地质界线;15—角度不整合地质界线;16—实(推)测断裂构造及编号;17—片理化带;18—含金构造蚀变带及编号;19—已知金矿体及编号;20—预测金矿体赋存位置;21—岩浆水;22—建造水;23—混合水;24—大气水

  • 表4 刘家峡金矿综合找矿模型

  • 6.2 找矿方向

  • (1)刘家峡金矿床已知的赋矿断裂带 K4、K6等规模大,走向、倾向延伸稳定,初步对浅部1000 m标高以上地段开展了找矿勘查工作,取得了良好的找矿效果,提交了一定的资源量。通过研究表明其成矿物质来源于深部岩浆热液活动,矿带的深部还未进行探索控制,因此深部具有巨大的找矿潜力。

  • (2)矿床西部还存在多条北东—南西走向的断裂构造,与基底隐伏的近东西向 F2断裂西延具有多个交汇点,在交汇部位构造迭加,能够形成强片理化带,具有良好的赋矿条件,类比 K4号构造蚀变带成矿特征,矿床西部北东向断裂构造带具有有利的成矿地质条件和储矿条件,是刘家峡金矿床今后需要重点关注的找矿方向。

  • 7 结论

  • (1)陕西省山阳县刘家峡金矿床是在柞水—山阳矿集区发育于泥盆系西岔河组地层的断裂构造中新发现的金矿床。该矿床是秦岭造山带俯冲— 造山过程中形成的褶皱及随之伴生的韧-脆性剪切构造带相互叠加作用的结果。研究区近东西走向的板岩镇—耀岭河断裂是成矿热液运移的主要通道,是本区主要的导矿构造,局部地段也是储矿构造。北东—南西走向的陡倾角断裂构造密集发育,近等间距平行排列产出,表现为多期次活动特征,是本区主要的储矿构造,该组断裂构造带与早期活动形成的近东西向节理密集带交汇、叠加,增强了片理化带的发育强度,有利于含矿热液的运移和储存,该部位是区内成矿的最有利部位。

  • (2)通过开展硫同位素测试表明矿床硫同位素组成与花岗岩的硫同位素组成基本一致,反映刘家峡金矿的硫来自深源岩浆流体;Sm-Nd同位素年龄为(140.3±3.3)Ma,矿床成矿时代厘定为早白垩世,矿床成因类型为“浅成低温热液型”。

  • (3)矿床成矿物质来源于深部岩浆热液活动,矿带的深部具有巨大的找矿潜力;矿床西部还发育多条北东—南西走向的断裂构造,地表弱的次生晕异常套合性较好,具有良好的找矿前景。
